تابلو برق راه‌اندازی درایو، اینورتور

تابلو برق راه اندازی درایو، اینورتور

Varible Frequency Drive Panel

در صنعت از درایوها و اینورترها جهت کنترل کردن دور الکتروموتورها استفاده می شود. به منظور نگه داری و استقرار این گونه تجهیزات، تابلو برق راه اندازی درایو و اینورتر به کار می رود. درایوها و اینورتر ها در اکثر خطوط صنعتی و کارگاهی مشاهده می شوند. برای جلوگیری از توقف های گاه و بیگاه نیاز است که این قطعات عملکرد مداوم و صحیحی داشته باشند. از طرفی محیط کارخانجات و کارگاه ها هوایی بسیار آلوده دارد. این ذرات، آلودگی ها، دما، رطوبت، گازهای خورنده و ... می توانند در روند عملکرد این قطعات اختلال ایجاد کنند. بدنه تعبیه شده برای هر یک از این قطعات تا حدودی می تواند تجهیزات را از عوامل مخرب دور نگه دارد ولی به طور قطع برای افزایش طول عمر تجهیزات و عملکرد صحیح آن نیاز به نصب و نگه داری این قطعات در داخل تابلو برق است. تابلو برق می تواند یک محیط ایزوله با قابلیت فراهم کردن فن و ... ایجاد کند که برای قطعات بهترین شرایط را داشته باشد.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 2500 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1

ابعاد تابلو برق راه اندازی درایو و اینورتر

تابلو مربوط به نصب و راه اندازی درایو و اینورتر باید به اندازه کافی بزرگ باشد تا قابلیت پراکنده کردن گرما در داخل محفظه را داشته باشد. انتقال و پراکنده کردن گرما با گردش هوا به صورت صحیح و استاندارد اتفاق می افتد. این تابلو ها در ابعاد مختلف قابل سفارش هستند. برای محاسبه ابعاد تابلو از فرمول زیر استفاده می شود.







  • P. توان تولید گرما توسط تجهیزات
  • TMax. بیشترین دمای عملکردی بر حسب درجه سلسیوس
  • TAmb. بیشترین دمای محیط خارجی  بر حسب درجه سلسیوس
  • K. ضریب انتقال حرارت داخل محفظه

اجزای تابلو برق راه اندازی درایو و اینورتر


اجزای تابلو برق راه اندازی درایو و اینورتر
  • انواع فیلترهای هارمونیک ورودی
  • انواع تجهیزات حفاظتی مانند کنتاکتور، رله ها، کلیدهای حفاظتی و …
  • استفاده از Surge Arrester جهت حفظ تجهیزات در مقابل انواع پیک ها و همچنین نوسانات ولتاژی متعدد
  • نصب مدار بای پس به منظور عملکرد مداوم موتور در هر شرایطی
  • استفاده از PLC برای کنترل کردن و همچنین برنامه ریزی قطعات و تجهیزات مثل انواع مودم و سوئیچ ها
  • نصب تجهیزاتی که با دمای تابلو برق در ارتباط است مثل هیتر (جلوگیری از ایجاد شبنم)، کولر( به منظور خنک کردن قطعات) و فن (جهت تهویه)

درجه حفاظتی بدنه تابلو برق

IP00: در این سطح از درجه حفاظت هیچ گونه عایق بندی در برابر گرد و خاک و ... ندارند. در این سطح انگشت یا هر گونه قطعه دیگر می تواند وارد دستگاه شود و موجب ایجاد خسارت شود.

IP20: در این سطح از درجه حفاظتی اجسام یا انگشت نمی تواند وارد تابلو شود به همین دلیل صدمات جانی ندارد.

IP54: در این سطح عایق بندی ها و موانع برای ورود عوامل خارجی به تابلو برق بیشتر است. در این سطح عایق بندی ها به گونه ای انجام می شود که هیچ گونه ذراتی به داخل دستگاه نفوذ نکند.

 IP66: تابلو برق هایی با این سطح از حفاظت کاملاً مهر و موم شده هستند ولی قیمت بالا تری نسبت به دیگر انواع تابلو برق ها دارند.

 جمع بندی

تابلو برق های صنعتی در همه جا به چشم می خورند و بسیار پرکاربرد هستند. استفاده از تابلو برق به منظور قطع کردن و وصل کردن برق و حفاظت، تنظیم سرعت، محفاظت در مقابل عوامل محیطی، نظارت و مانیتورینگ و تجمیع تجهیزات صورت می گیرد.

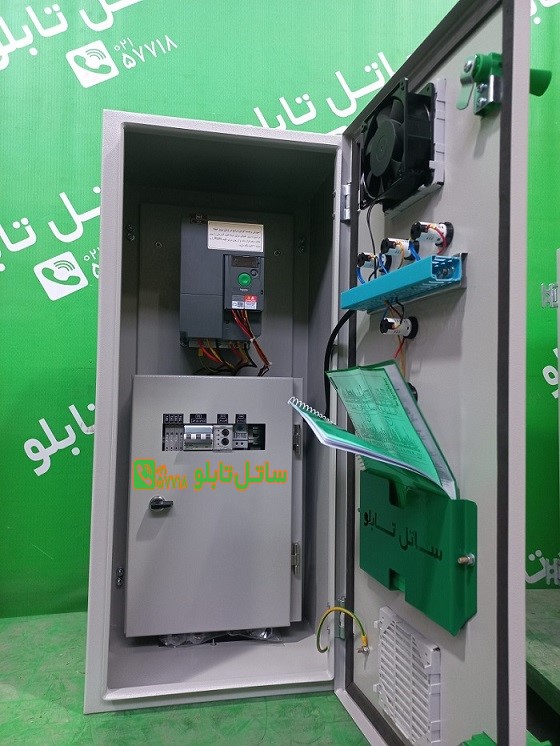

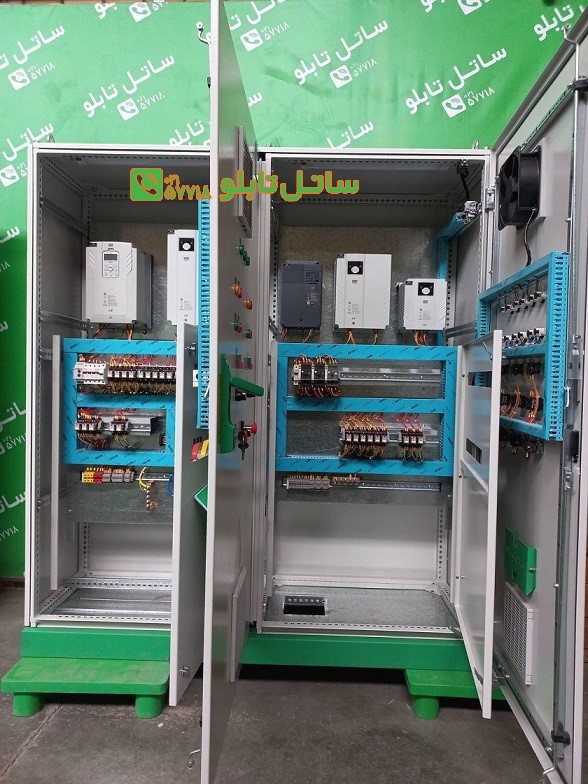

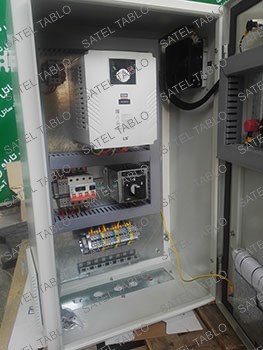

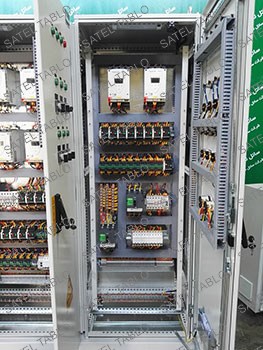

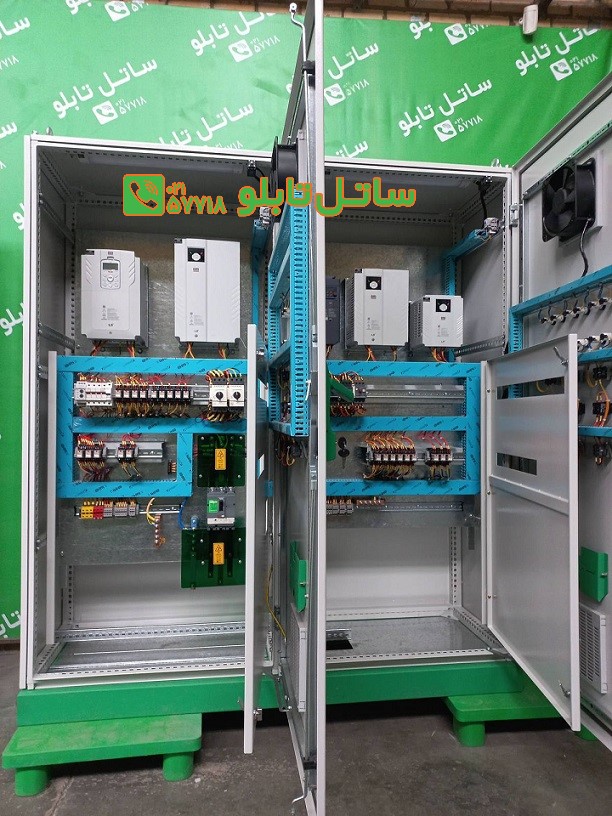

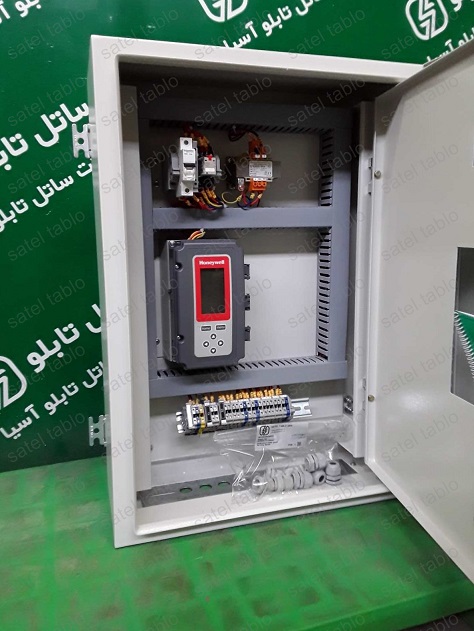

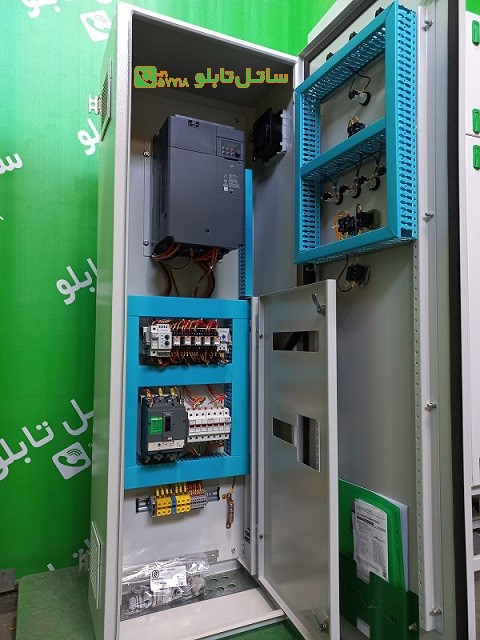

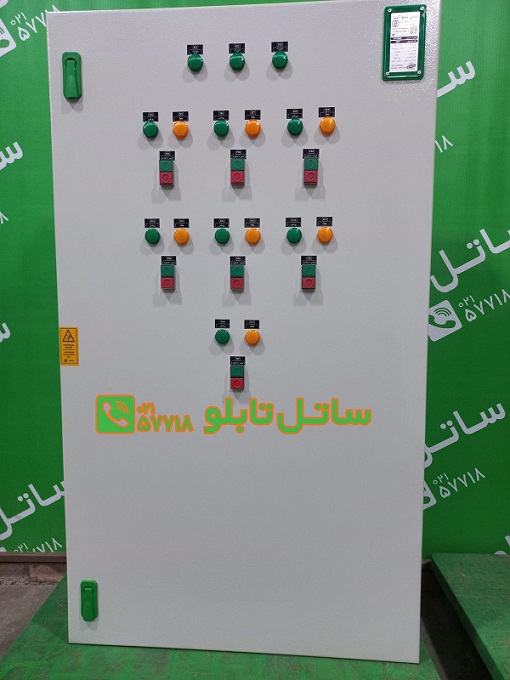

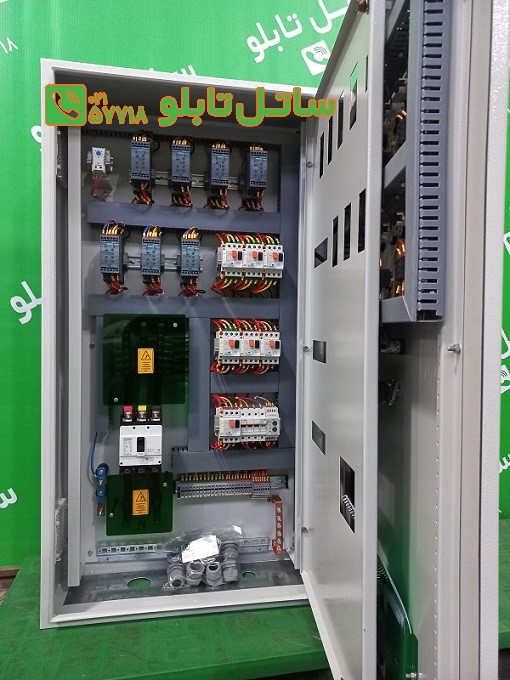

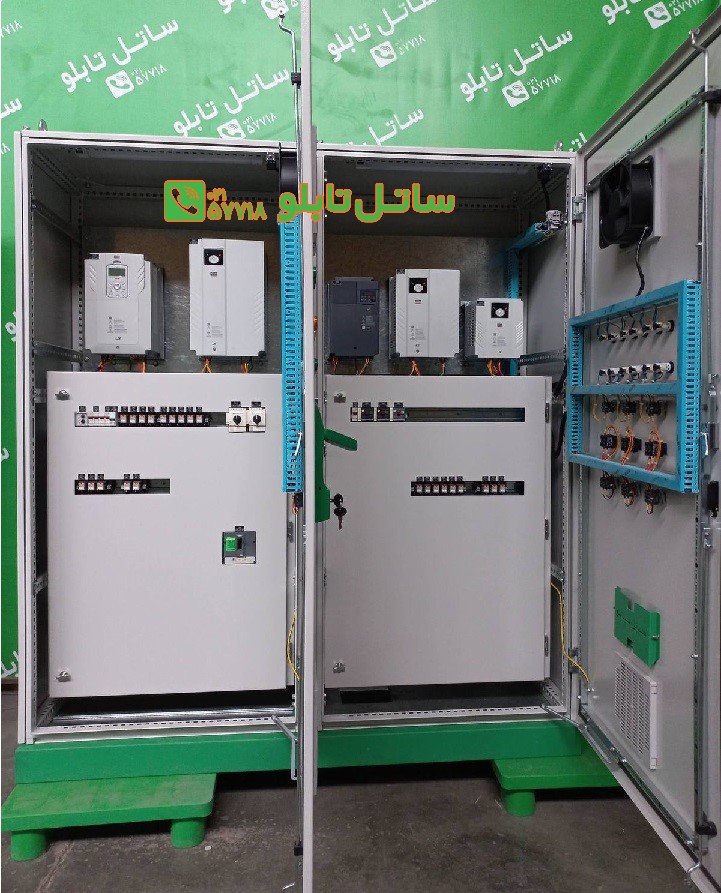

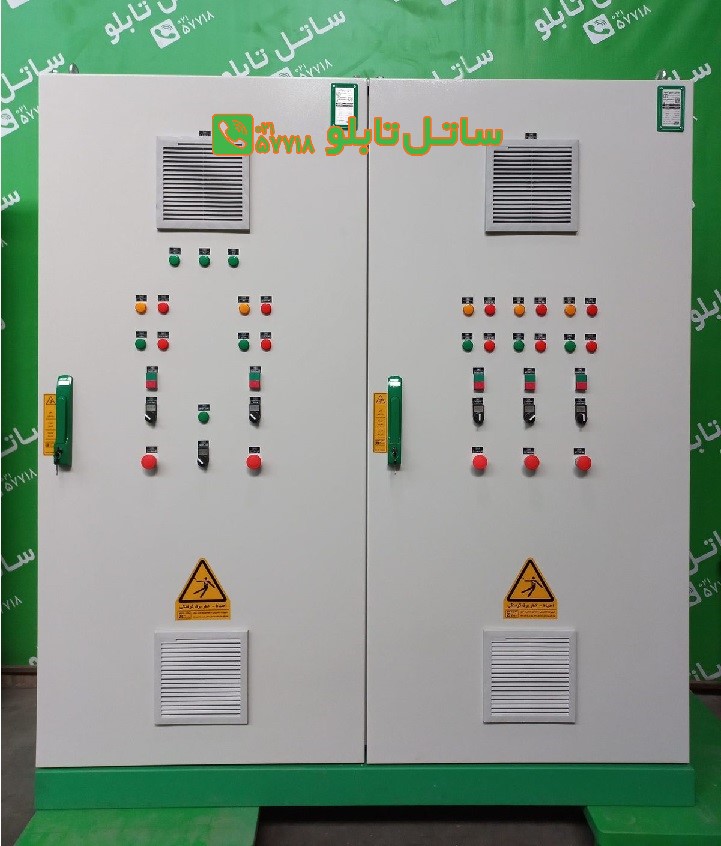

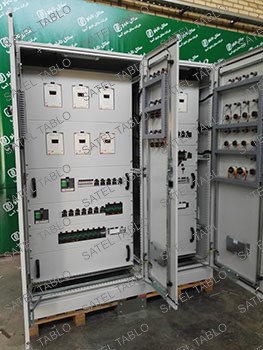

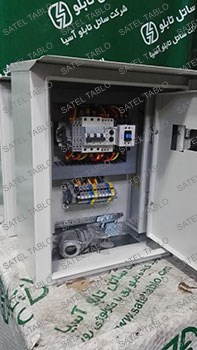

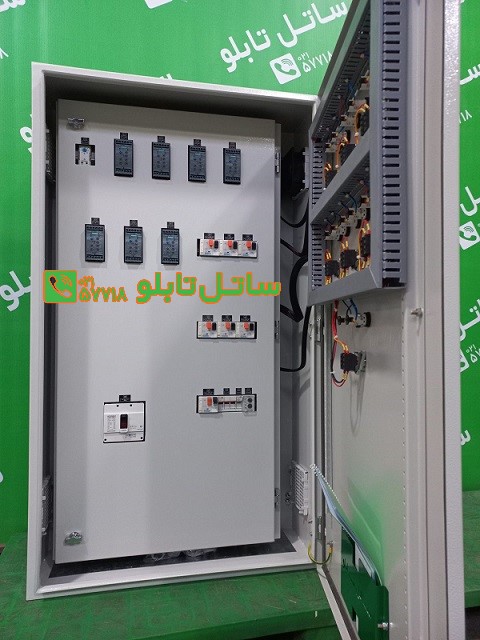

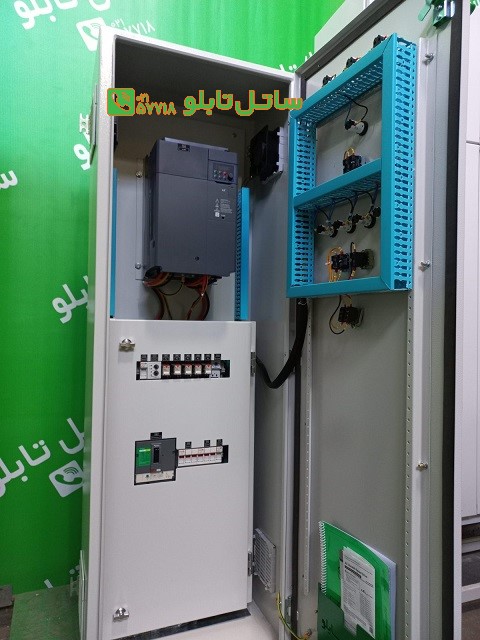

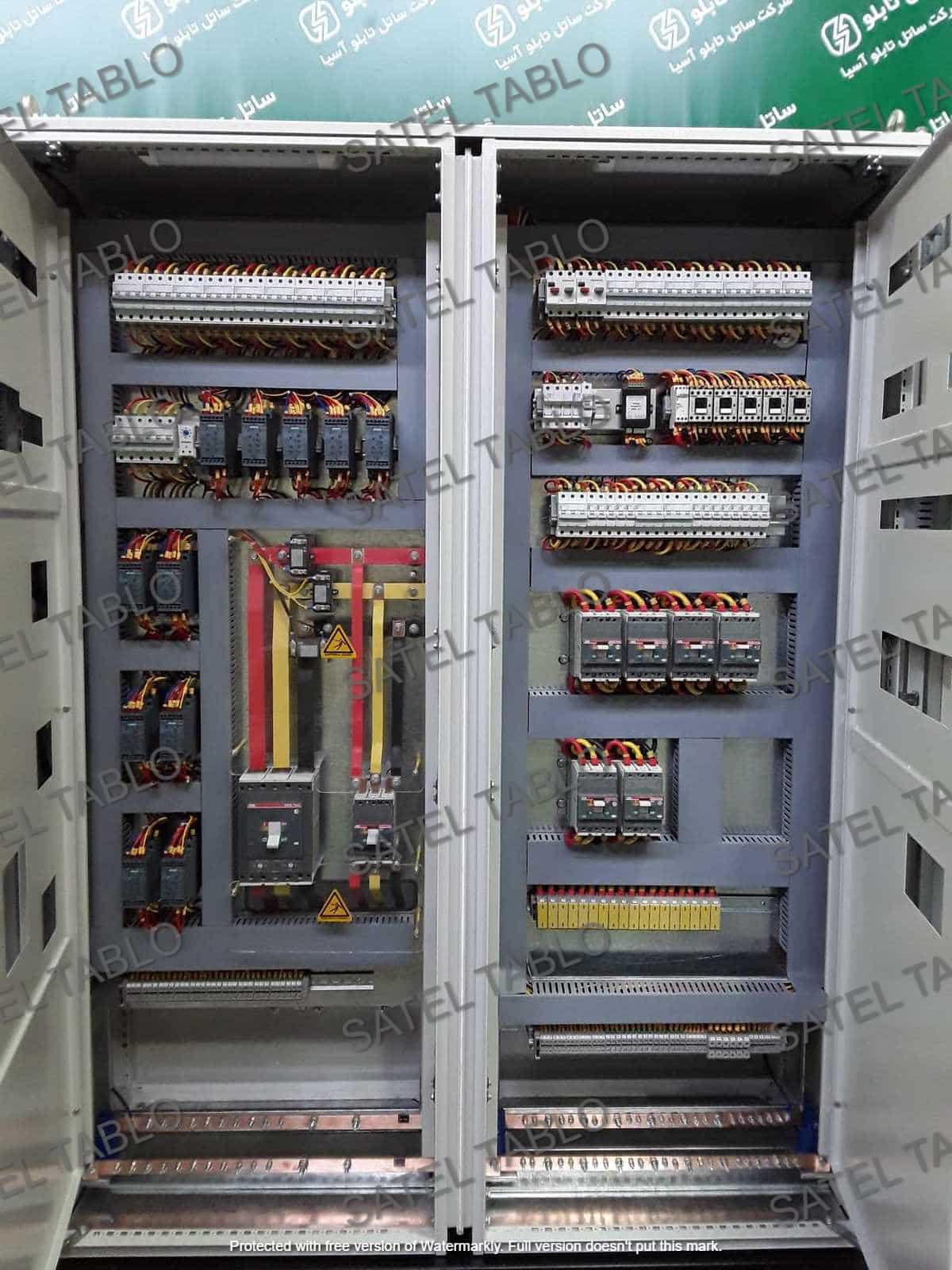

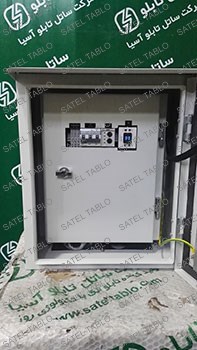

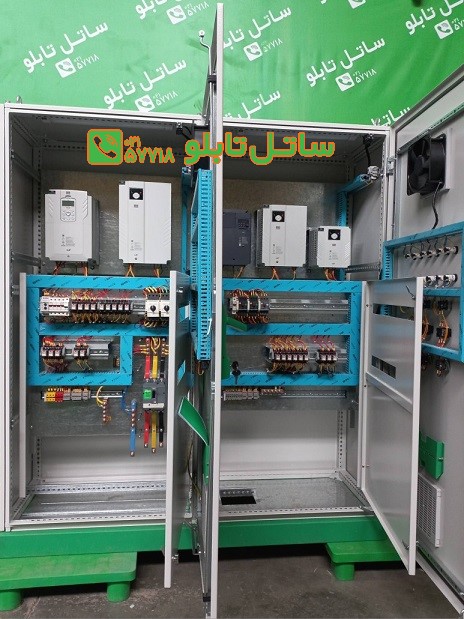

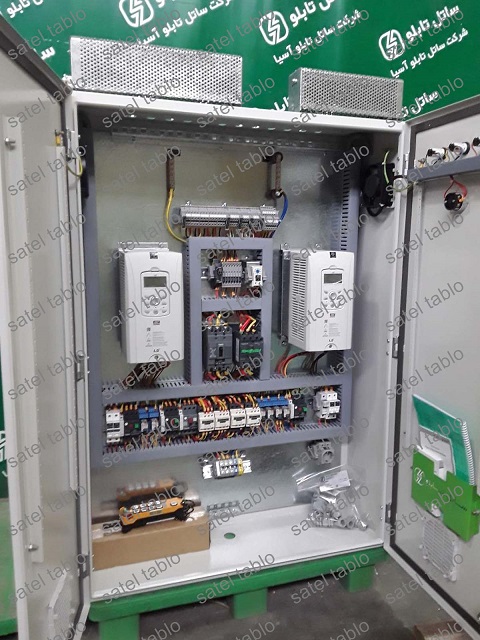

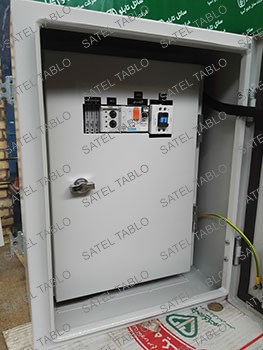

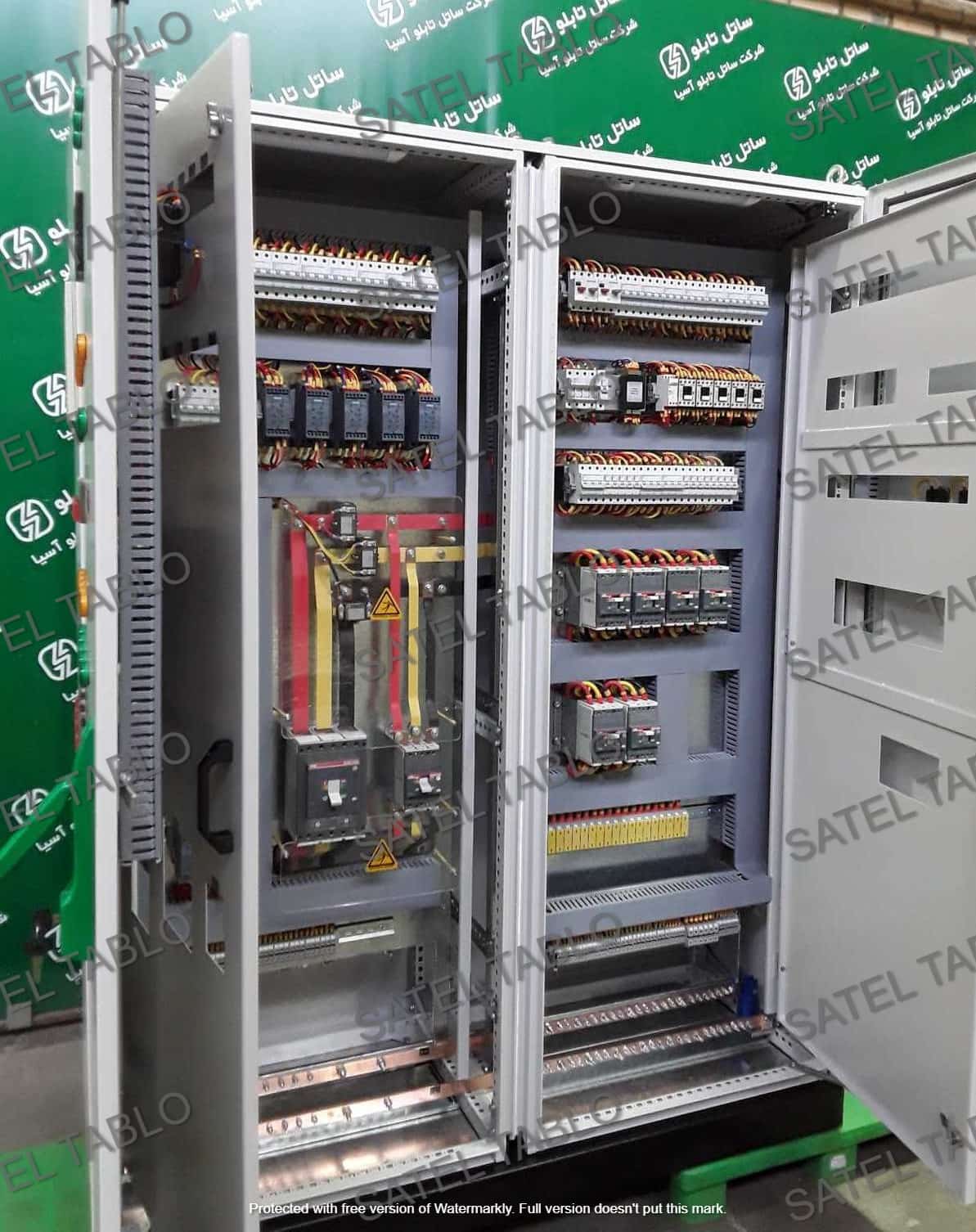

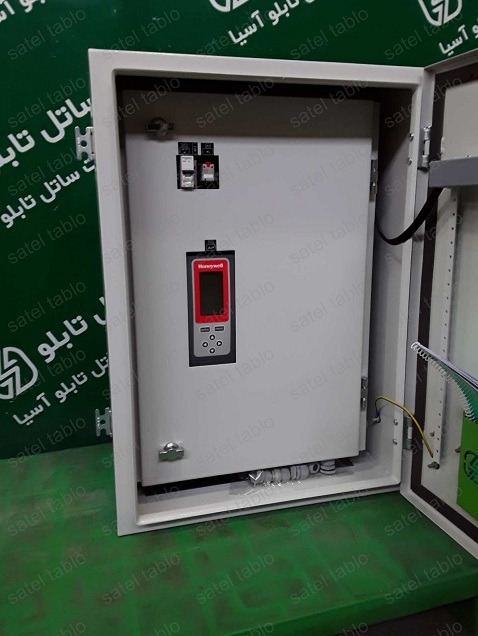

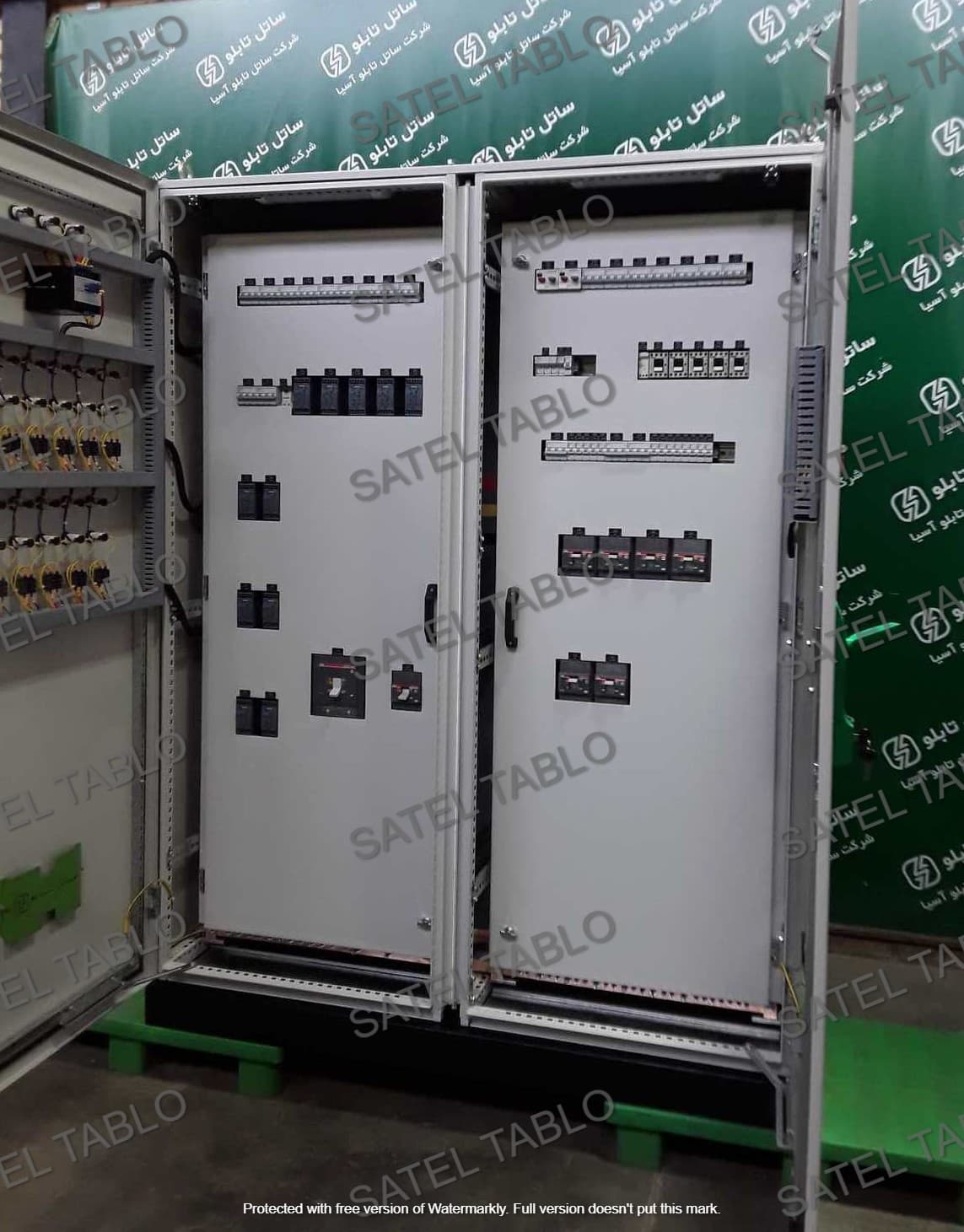

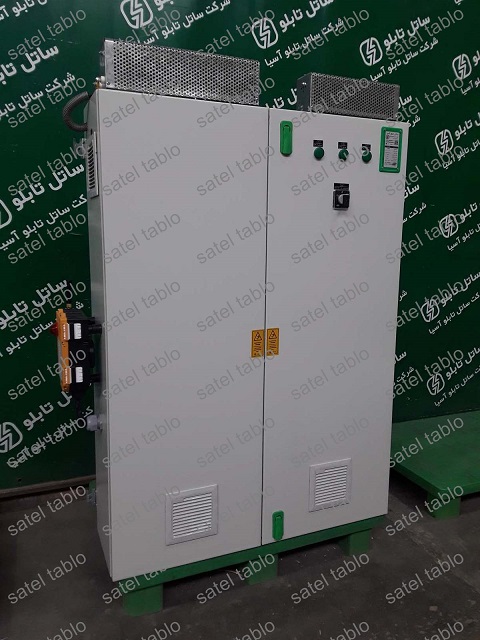

پروژه‌های تابلو برق راه اندازی درایو، اینورتور
